產品名稱：
JIC外螺紋/公製外螺紋膠墊密封
產品係列搜索
請選擇您想要尋找的相關產品係列
產品描述

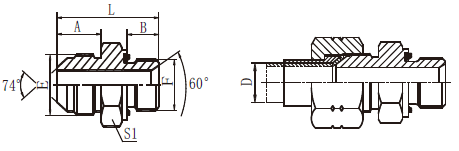

| 訂貨號 | 螺 紋 | 膠 墊 | 尺 寸 | ||||
| E | F | F端 | A | B | L | S1 | |
| AJ6-04-10CS | 7/16"X20 | M10X1 | CS-B02 | 14 | 8 | 29.5 | 17 |
| AJ6-04-12CS | 7/16"X20 | M12X1.5 | CS-M12 | 14 | 12 | 34 | 17 |
| AJ6-04-14CS | 7/16"X20 | M14X1.5 | CS-B04 | 14 | 12 | 34 | 19 |
| AJ6-05-14CS | 1/2"X20 | M14X1.5 | CS-B04 | 14 | 12 | 34 | 19 |
| AJ6-06-14CS | 9/16"X18 | M14X1.5 | CS-B04 | 14.1 | 12 | 34 | 19 |
| AJ6-06-18CS | 9/16"X18 | M18X1.5 | CS-M18 | 14.1 | 12 | 36.5 | 24 |
| AJ6-08-18CS | 3/4"X16 | M18X1.5 | CS-M18 | 16.7 | 12 | 39 | 24 |
| AJ6-08-20CS | 3/4"X16 | M20X1.5 | CS-M20 | 16.7 | 14 | 43 | 27 |
| AJ6-08-22CS | 3/4"X16 | M22X1.5 | CS-M22 | 16.7 | 14 | 43.5 | 27 |
| AJ6-08-27CS | 3/4"X16 | M27X2 | CS-M27 | 16.7 | 16 | 45.8 | 32 |
| AJ6-10-18CS | 7/8"X14 | M18X1.5 | CS-M18 | 19.3 | 12 | 41.5 | 24 |
| AJ6-10-22CS | 7/8"X14 | M22X1.5 | CS-M22 | 19.3 | 14 | 46 | 27 |
| AJ6-12-22CS | 1.1/16"X12 | M22X1.5 | CS-M22 | 21.9 | 14 | 49 | 30 |
| AJ6-12-26CS | 1.1/16"X12 | M26X1.5 | CS-B12 | 21.9 | 16 | 52 | 32 |
| AJ6-12-27CS | 1.1/16"X12 | M27X2 | CS-B12 | 21.9 | 16 | 52 | 32 |
| AJ6-12-33CS | 1.1/16"X12 | M33X2 | CS-B16 | 21.9 | 18 | 54.8 | 41 |
| AJ6-16-33CS | 1.5/16"X12 | M33X2 | CS-B16 | 23.1 | 18 | 57 | 41 |
| AJ6-20-42CS | 1.5/8"X12 | M42X2 | CS-B20 | 24.3 | 20 | 62 | 50 |
| AJ6-20-48CS | 1.5/8"X12 | M48X2 | CS-B24 | 24.3 | 22 | 64 | 55 |
| AJ6-24-48CS | 1.7/8"X12 | M48X2 | CS-B24 | 27.5 | 22 | 67.5 | 55 |
注：螺母及襯套需另行訂貨，配用螺母及襯套分別選用SJN、SJS。
