產品名稱：
公製74°外錐/公製外螺紋直接頭
產品係列搜索
請選擇您想要尋找的相關產品係列
產品描述

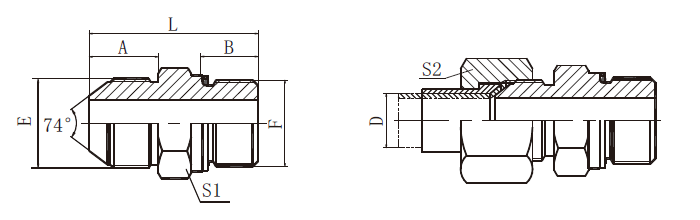

| 訂貨號 | 螺 紋 | 硬管外徑 | O形圈 | 尺 寸 | |||||||||||
| E | F | D | F端 | A | B | L | S1 | S2 | |||||||
| AQ7-14-12 | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 17 | 11 | 36.5 | 17 | 17 | ||||||
| AQ7-16-14 | M16X1.5 | M14X1.5 | 10 | O11.3X2.4 | 18 | 11 | 37.5 | 19 | 19 | ||||||
| AQ7-18-16 | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 18 | 11.5 | 38 | 22 | 22 | ||||||
| AQ7-22-18 | M22X1.5 | M18X1.5 | 14 | O15.3X2.4 | 19.5 | 12.5 | 40.5 | 24 | 27 | ||||||
| AQ7-27-22 | M27X1.5 | M22X1.5 | 18 | O19.3X2.4 | 20 | 13 | 44 | 27 | 32 | ||||||
| AQ7-30-27 | M30X1.5 | M27X1.5 | 20 | O23.5X3.0 | 23 | 16 | 50 | 32 | 36 | ||||||
| AQ7-36-33 | M36X2 | M33X2 | 25 | O29.2X3.0 | 26 | 16 | 55 | 41 | 41 | ||||||
| AQ7-39-33 | M39X2 | M33X2 | 28 | O29.2X3.0 | 26 | 16 | 55 | 41 | 46 | ||||||
注：如需帶襯套及螺母整套訂貨，則請在代號後加/A，如AQ5-18-06/A。
