產品名稱：
公製74°外錐/公製外螺紋（wén） 90°彎接頭
產品係列搜索
請選擇您想要尋找的相關產品係（xì）列
產品描述

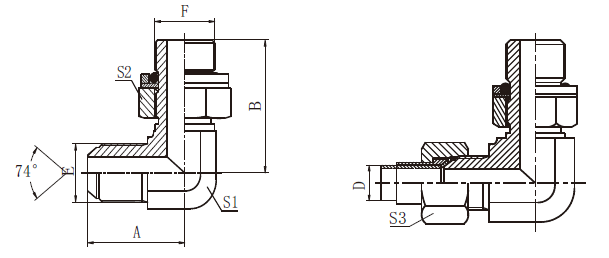

| 訂貨號 | 螺紋 | 硬管外徑 | O形圈 | 尺寸 | |||||||||||
| E | F | D | F端 | A | B | S1 | S2 | S3 | |||||||
| AQ7-14-12/9 | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 30.2 | 32 | 14 | 17 | 17 | ||||||
| AQ7-16-14/9 | M16X1.5 | M14X1.5 | 10 | O11.3X2.4 | 32 | 35.5 | 16 | 19 | 19 | ||||||
| AQ7-18-16/9 | M18x1.5 | M16x1.5 | 12 | O13.3X2.4 | 34 | 36 | 19 | 22 | 22 | ||||||
| AQ7-22-18/9 | M22x1.5 | M18x1.5 | 14 | O15.3X2.4 | 37.5 | 39.5 | 22 | 24 | 27 | ||||||
| AQ7-27-22/9 | M27x1.5 | M22x1.5 | 18 | O19.3X2.4 | 41.5 | 43.5 | 27 | 27 | 32 | ||||||
注：如需帶襯套及螺母整套訂貨（huò），則請在代號後加/A，如（rú）AQ7-22-18/A。
