產品名稱：
公製90°螺紋卡套式 /輕係列法蘭
產品係列搜索
請選擇您想要尋找的相關產品係列
產品描述

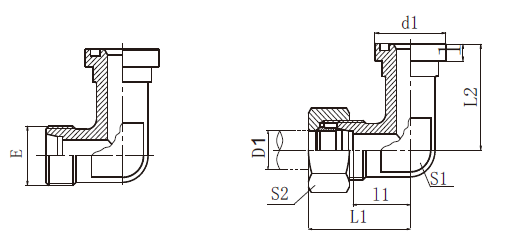

| 訂貨號 | 螺紋E | 法蘭型號 | 硬管外徑D1 | O形圈 | 尺 寸 | 壓力等級 MPa | ||||||||
| d1 | l | l1 | L1 | L2 | S1 | S2 | ||||||||
| A0FL-22-08/9 | M22X1.5 | 1/2" | 15 | O210 | 30.2 | 6.7 | 29 | 44 | 36 | 24 | 27 | 31.5 輕係列 L | ||
| A0FL-26-12/9 | M26X1.5 | 3/4" | 18 | O214 | 38.1 | 6.7 | 31.5 | 48 | 42 | 30 | 32 | |||
| A0FL-30-12/9 | M30X2 | 3/4" | 22 | O214 | 38.1 | 6.7 | 33.5 | 50 | 42 | 30 | 36 | 16 輕係列 L | ||
| A0FL-36-16/9 | M36X2 | 1" | 28 | O219 | 44.4 | 8 | 36.5 | 53 | 45 | 36 | 41 | |||
| A0FL-45-20/9 | M45X2 | 1.1/4" | 35 | O222 | 50.8 | 8 | 46.5 | 68 | 50 | 41 | 50 | |||
| A0FL-52-24/9 | M52X2 | 1.1/2" | 42 | O225 | 60.3 | 8 | 47 | 70 | 55 | 50 | 60 | |||
| A1FL-24-08/9 | M24X1.5 | 1/2" | 16 | O210 | 30.2 | 6.7 | 29.5 | 48 | 36 | 24 | 30 | 35 重係列 S | ||
| A1FL-30-12/9 | M30X2 | 3/4" | 20 | O214 | 38.1 | 6.7 | 32.5 | 54 | 42 | 30 | 36 | |||
| A1FL-36-12/9 | M36X2 | 3/4" | 25 | O214 | 38.1 | 6.7 | 33 | 57 | 42 | 30 | 46 | |||
| A1FL-42-16/9 | M42X2 | 1" | 30 | O219 | 44.4 | 8 | 36.5 | 63 | 45 | 36 | 50 | |||
| A1FL-36-20/9 | M36X2 | 1.1/4" | 25 | O222 | 50.8 | 8 | 43 | 67 | 50 | 41 | 46 | 28 重係列 S | ||
| A1FL-42-20/9 | M42X2 | 1.1/4" | 30 | O222 | 50.8 | 8 | 43.5 | 70 | 50 | 41 | 50 | |||
| A1FL-52-20/9 | M52X2 | 1.1/4" | 38 | O222 | 50.8 | 8 | 43 | 74 | 50 | 41 | 60 | |||
| A1FL-52-24/9 | M52X2 | 1.1/2" | 38 | O225 | 60.3 | 8 | 48 | 79 | 55 | 50 | 60 | 21重係列S | ||
注：如需帶卡套及卡套螺母整套訂貨，則請在代號後加/A，如A1FL-52-24/A。
