產品名稱：
公製外螺紋可調向柱端 ISO 6149 90°彎
產品係列搜索
請選擇您想要尋找的相關產品係列
產品描述

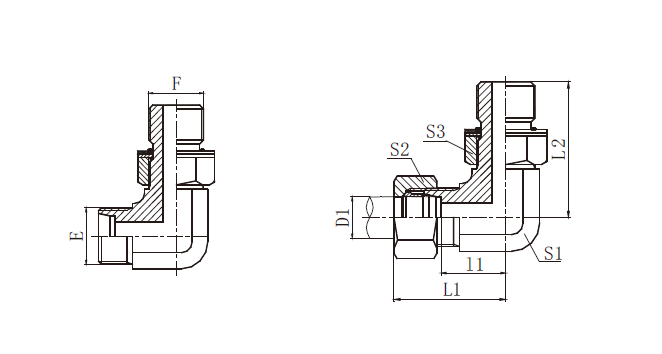

| 訂貨號 | 螺 紋 | 鋼管外徑 | 尺 寸 | 工作壓力 MPa | |||||||
| E | F | D1 | l1 | L1 | L2 | S1 | S2 | S3 | |||
| A07-12-10/9 | M12X1.5 | M10X1 | 6 | 13 | 28 | 26.5 | 11 | 14 | 14 | 31.5 輕係列 L | |
| A07-14-12/9 | M14X1.5 | M12X1.5 | 8 | 15.5 | 30.5 | 32 | 14 | 17 | 17 | ||
| A07-16-14/9 | M16X1.5 | M14X1.5 | 10 | 17.5 | 32.5 | 34 | 16 | 19 | 19 | ||
| A07-18-16/9 | M18X1.5 | M16X1.5 | 12 | 19 | 34 | 36 | 19 | 22 | 22 | ||
| A07-22-18/9 | M22X1.5 | M18X1.5 | 15 | 22 | 37 | 39.5 | 22 | 27 | 24 | ||
| A07-26-22/9 | M26X1.5 | M22X1.5 | 18 | 25.5 | 42 | 43.5 | 27 | 32 | 27 | ||
| A07-30-27/9 | M30X2 | M27X2 | 22 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16 輕係列 L | |
| A07-36-33/9 | M36X2 | M33X2 | 28 | 33.3 | 49.8 | 54 | 36 | 41 | 41 | ||
| A17-14-12/9 | M14X1.5 | M12X1.5 | 6 | 17.5 | 32.5 | 32 | 14 | 17 | 17 | 63 重係列 S | |
| A17-16-14/9 | M16X1.5 | M14X1.5 | 8 | 18.7 | 33.7 | 34 | 16 | 19 | 19 | ||
| A17-18-16/9 | M18X1.5 | M16X1.5 | 10 | 19.5 | 36 | 36 | 19 | 22 | 22 | ||
| A17-20-18/9 | M20X1.5 | M18X1.5 | 12 | 19.5 | 36 | 37 | 19 | 24 | 24 | ||
| A17-22-20/9 | M22X1.5 | M20X1.5 | 14 | 23 | 41 | 40 | 22 | 27 | 27 | ||
| A17-24-22/9 | M24X1.5 | M22X1.5 | 16 | 24 | 42 | 37.5 | 24 | 30 | 27 | ||
| A17-30-27/9 | M30X2 | M27X2 | 20 | 28.3 | 49.8 | 50 | 30 | 36 | 32 | 40 重係列 S | |
| A17-36-33/9 | M36X2 | M33X2 | 25 | 32.8 | 56.8 | 54 | 36 | 46 | 41 | ||
| A17-42/9 | M42X2 | M42X2 | 30 | 36.2 | 62.7 | 57.2 | 41 | 50 | 50 | ||
注：如需帶卡套及螺母整套訂貨，則請在代號後加“/A”,如A07-22-18/9A。如需不鏽鋼304材料，請在訂貨號後加SS，不鏽鋼316L材料，請在訂貨號後加SSB。
